阻值2.252k的NTC熱敏電阻是目前使用范圍最廣的醫用測溫NTC熱敏電阻，我司目前已穩定批量生產2.252k醫療用漆包線NTC熱敏電阻。如貴司需要用到此為高精度的NTC，可聯系我司提供樣品進行測試及小批量做樣。
下列為我司常用的2.252k醫療用漆包線NTC熱敏電阻規格書，僅供工程師參考，正式規格書請聯系我司業務人員索取。
1）范圍
該規范定義了MTE型熱敏電阻的額定值，尺寸，絕緣，氣候測試和機械特性。
2）部件號：MCYL1-934F222F/3
3）RATING
3-1）額定零功率電阻R25：2.252kΩ標稱
3-2）B值。 B0 / 50：3,890K
*使用零功率電阻值計算B值，在25℃和85℃下測量。
3-3）25℃溫度系數：-4.4％/℃
3-4）耗散因子：約。 2 mW /℃（空氣中）
3-5）熱時間常數。 ：約。 15秒（空中）
3-6）Toleauce范圍（公差）：0℃?70℃（±0.1℃）
3-7）工作溫度：-50℃至70℃

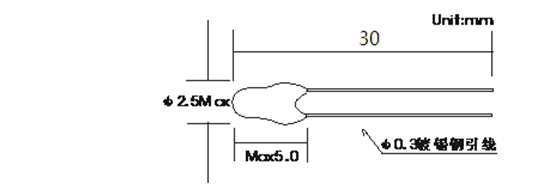

4）尺寸單位：[mm]
5）絕緣（環氧樹脂和焊接端子之間）
5-1介質耐壓：AC 100V一秒鐘。
5-2絕緣電阻：直流500V時100MΩ以上。
6）氣候試驗
6-1）干熱
試樣在150℃空氣中暴露1000小時后，額定零功率電阻的變化率應在初始值的±1％以內。
6-2）潮濕的熱量
試樣在40℃濕度95％的條件下暴露1000小時后，額定零功率電阻的變化率應在初始值的±1％以內。
6-3）冷
試樣在-30℃空氣中暴露1000小時后，額定零功率電阻的變化率應在初始值的±1％以內。
6-4）濕度負荷
在40℃的溫度和95％的濕度下，將測試樣品的DC 1mA電流施加到1000小時后，額定零功率電阻的變化率應在初始值的±1％以內。
6-5）溫度變化
溫度變化的一個周期應按照以下條件的順序進行。
環境溫度（初始值）
在-30℃，30分鐘。
。環境溫度，3分鐘。
在+ 90℃，30分鐘。
。環境溫度，3分鐘。
溫度變化100次后，額定零功率電阻的變化率應在初始值的±1％以內。
7）機械特性
7-1）終端的堅固性
*拉伸至水平方向
握住熱敏電阻體，使導線水平。將1公斤的載重量水平施加10秒后，不得有明顯損傷。
7-2）自由落體
經過三次自然墜落到75厘米高的楓木板上，不會有明顯的破壞。
8）R-T特性
| 電阻-溫度對應表（R - T table） | |||||||
| 最低溫度: | -50 | ℃ | B值（25/85）: | 3976 | ± | 0.2% | K |
| 最高溫度: | 70 | ℃ | 零功率電阻: | 2252 | ± | 0.3% | OHM |
| 溫度梯度: | 1 | ℃ | 零功率溫度點: | 25 | ± | 0.01 | ℃ |
| 溫度 | 最小值 | 電阻值 | 最大值 | 溫度系數 | 溫度負公差 | 溫度正公差 | |
| （T） | （MIN） | （NOR） | （MAX） | （α） | （℃） | （℃） | |
| -50 | 149341.033 | 150904.043 | 152482.801 | -7.134 | -0.15 | 0.15 | |
| -49 | 139112.600 | 140548.573 | 141998.801 | -7.084 | -0.15 | 0.14 | |
| -48 | 129649.884 | 130969.689 | 132302.400 | -7.034 | -0.14 | 0.14 | |
| -47 | 120891.013 | 122104.538 | 123329.750 | -6.984 | -0.14 | 0.14 | |
| -46 | 112779.460 | 113895.706 | 115022.539 | -6.935 | -0.14 | 0.14 | |
| -45 | 105263.556 | 106290.720 | 107327.478 | -6.886 | -0.14 | 0.14 | |
| -44 | 98296.042 | 99241.596 | 100195.845 | -6.838 | -0.14 | 0.14 | |
| -43 | 91833.677 | 92704.432 | 93583.069 | -6.790 | -0.14 | 0.14 | |
| -42 | 85836.866 | 86639.034 | 87448.349 | -6.743 | -0.14 | 0.14 | |
| -41 | 80269.340 | 81008.590 | 81754.322 | -6.696 | -0.14 | 0.14 | |
| -40 | 75097.855 | 75779.364 | 76466.752 | -6.650 | -0.14 | 0.14 | |
| -39 | 70291.926 | 70920.422 | 71554.250 | -6.604 | -0.14 | 0.13 | |
| -38 | 65823.583 | 66403.386 | 66988.027 | -6.558 | -0.13 | 0.13 | |
| -37 | 61667.150 | 62202.209 | 62741.660 | -6.513 | -0.13 | 0.13 | |
| -36 | 57799.043 | 58292.972 | 58790.888 | -6.469 | -0.13 | 0.13 | |
| -35 | 54197.592 | 54653.698 | 55113.422 | -6.424 | -0.13 | 0.13 | |
| -34 | 50842.875 | 51264.184 | 51688.778 | -6.381 | -0.13 | 0.13 | |
| -33 | 47716.565 | 48105.849 | 48498.116 | -6.337 | -0.13 | 0.13 | |
| -32 | 44801.797 | 45161.597 | 45524.105 | -6.294 | -0.13 | 0.13 | |
| -31 | 42083.042 | 42415.686 | 42750.789 | -6.252 | -0.13 | 0.13 | |
| -30 | 39545.997 | 39853.621 | 40163.477 | -6.209 | -0.13 | 0.12 | |
| -29 | 37177.477 | 37462.040 | 37748.630 | -6.168 | -0.12 | 0.12 | |
| -28 | 34965.328 | 35228.628 | 35493.768 | -6.126 | -0.12 | 0.12 | |
| -27 | 32898.336 | 33142.023 | 33387.381 | -6.085 | -0.12 | 0.12 | |
| -26 | 30966.151 | 31191.742 | 31418.851 | -6.045 | -0.12 | 0.12 | |
| -25 | 29159.218 | 29368.107 | 29578.373 | -6.004 | -0.12 | 0.12 | |
| -24 | 27468.709 | 27662.176 | 27856.895 | -5.964 | -0.12 | 0.12 | |
| -23 | 25886.466 | 26065.690 | 26246.050 | -5.925 | -0.12 | 0.12 | |
| -22 | 24404.945 | 24571.010 | 24738.105 | -5.886 | -0.12 | 0.11 | |
| -21 | 23017.169 | 23171.072 | 23325.910 | -5.847 | -0.11 | 0.11 | |
| -20 | 21716.680 | 21859.339 | 22002.848 | -5.808 | -0.11 | 0.11 | |
| -19 | 20497.501 | 20629.762 | 20762.794 | -5.770 | -0.11 | 0.11 | |
| -18 | 19354.093 | 19476.736 | 19600.077 | -5.733 | -0.11 | 0.11 | |
| -17 | 18281.325 | 18395.068 | 18509.444 | -5.695 | -0.11 | 0.11 | |
| -16 | 17274.441 | 17379.945 | 17486.025 | -5.658 | -0.11 | 0.11 | |
| -15 | 16329.028 | 16426.906 | 16525.304 | -5.621 | -0.11 | 0.11 | |
| -14 | 15440.994 | 15531.809 | 15623.094 | -5.585 | -0.11 | 0.10 | |
| -13 | 14606.540 | 14690.811 | 14775.509 | -5.549 | -0.10 | 0.10 | |
| -12 | 13822.137 | 13900.345 | 13978.939 | -5.513 | -0.10 | 0.10 | |
| -11 | 13084.508 | 13157.096 | 13230.034 | -5.478 | -0.10 | 0.10 | |
| -10 | 12390.608 | 12457.986 | 12525.680 | -5.442 | -0.10 | 0.10 | |
| -9 | 11737.604 | 11800.151 | 11862.983 | -5.408 | -0.10 | 0.10 | |
| -8 | 11122.863 | 11180.928 | 11239.252 | -5.373 | -0.10 | 0.10 | |
| -7 | 10543.934 | 10597.842 | 10651.982 | -5.339 | -0.10 | 0.10 | |
| -6 | 9998.536 | 10048.585 | 10098.845 | -5.305 | -0.09 | 0.09 | |
| -5 | 9484.545 | 9531.013 | 9577.672 | -5.271 | -0.09 | 0.09 | |
| -4 | 8999.982 | 9043.126 | 9086.441 | -5.238 | -0.09 | 0.09 | |
| -3 | 8543.003 | 8583.060 | 8623.271 | -5.205 | -0.09 | 0.09 | |
| -2 | 8111.890 | 8149.080 | 8186.408 | -5.172 | -0.09 | 0.09 | |
| -1 | 7705.038 | 7739.565 | 7774.215 | -5.140 | -0.09 | 0.09 | |
| 0 | 7313.612 | 7353 | 7392.533 | -5.106 | -0.11 | 0.10 | |
| 1 | 6951.383 | 6988.109 | 7024.965 | -5.074 | -0.10 | 0.10 | |
| 2 | 6609.185 | 6643.431 | 6677.794 | -5.042 | -0.10 | 0.10 | |
| 3 | 6285.804 | 6317.739 | 6349.779 | -5.011 | -0.10 | 0.10 | |
| 4 | 5980.105 | 6009.886 | 6039.762 | -4.980 | -0.10 | 0.10 | |
| 5 | 5691.028 | 5718.801 | 5746.659 | -4.949 | -0.10 | 0.10 | |
| 6 | 5417.58 | 5443.482 | 5469.458 | -4.919 | -0.10 | 0.10 | |
| 7 | 5158.834 | 5182.99 | 5207.213 | -4.889 | -0.10 | 0.10 | |
| 8 | 4913.921 | 4936.45 | 4959.037 | -4.859 | -0.09 | 0.09 | |
| 9 | 4682.031 | 4703.041 | 4724.102 | -4.829 | -0.09 | 0.09 | |
| 10 | 4462.401 | 4481.994 | 4501.632 | -4.799 | -0.09 | 0.09 | |
| 11 | 4254.32 | 4272.59 | 4290.9 | -4.770 | -0.09 | 0.09 | |
| 12 | 4057.119 | 4074.155 | 4091.226 | -4.741 | -0.09 | 0.09 | |
| 13 | 3870.174 | 3886.057 | 3901.971 | -4.713 | -0.09 | 0.09 | |
| 14 | 3692.897 | 3707.704 | 3722.537 | -4.684 | -0.09 | 0.09 | |
| 15 | 3524.737 | 3538.54 | 3552.365 | -4.656 | -0.08 | 0.08 | |
| 16 | 3365.18 | 3378.044 | 3390.927 | -4.628 | -0.08 | 0.08 | |
| 17 | 3213.74 | 3225.728 | 3237.731 | -4.600 | -0.08 | 0.08 | |
| 18 | 3069.963 | 3081.131 | 3092.313 | -4.572 | -0.08 | 0.08 | |
| 19 | 2933.42 | 2943.824 | 2954.238 | -4.545 | -0.08 | 0.08 | |
| 20 | 2803.712 | 2813.401 | 2823.097 | -4.518 | -0.08 | 0.08 | |
| 21 | 2680.461 | 2689.481 | 2698.507 | -4.491 | -0.07 | 0.07 | |
| 22 | 2563.312 | 2571.707 | 2580.108 | -4.465 | -0.07 | 0.07 | |
| 23 | 2451.932 | 2459.744 | 2467.558 | -4.438 | -0.07 | 0.07 | |
| 24 | 2346.008 | 2353.274 | 2360.541 | -4.412 | -0.07 | 0.07 | |
| 25 | 2245.244 | 2252 | 2258.756 | -4.386 | -0.07 | 0.07 | |
| 26 | 2148.987 | 2155.642 | 2162.298 | -4.360 | -0.07 | 0.07 | |
| 27 | 2057.387 | 2063.937 | 2070.49 | -4.335 | -0.07 | 0.07 | |
| 28 | 1970.193 | 1976.637 | 1983.084 | -4.309 | -0.08 | 0.08 | |
| 29 | 1887.172 | 1893.507 | 1899.846 | -4.284 | -0.08 | 0.08 | |
| 30 | 1808.103 | 1814.328 | 1820.557 | -4.259 | -0.08 | 0.08 | |
| 31 | 1732.778 | 1738.891 | 1745.01 | -4.234 | -0.08 | 0.08 | |
| 32 | 1661.001 | 1667.002 | 1673.009 | -4.210 | -0.09 | 0.09 | |
| 33 | 1592.588 | 1598.475 | 1604.37 | -4.186 | -0.09 | 0.09 | |
| 34 | 1527.363 | 1533.137 | 1538.92 | -4.161 | -0.09 | 0.09 | |
| 35 | 1465.163 | 1470.824 | 1476.494 | -4.137 | -0.09 | 0.09 | |
| 36 | 1405.831 | 1411.38 | 1416.937 | -4.114 | -0.10 | 0.10 | |
| 37 | 1349.222 | 1354.658 | 1360.104 | -4.090 | -0.10 | 0.10 | |
| 38 | 1295.197 | 1300.522 | 1305.857 | -4.067 | -0.10 | 0.10 | |
| 39 | 1243.626 | 1248.84 | 1254.064 | -4.044 | -0.10 | 0.10 | |
| 40 | 1194.384 | 1199.488 | 1204.603 | -4.021 | -0.11 | 0.11 | |
| 41 | 1147.356 | 1152.351 | 1157.358 | -3.998 | -0.11 | 0.11 | |
| 42 | 1102.43 | 1107.318 | 1112.218 | -3.975 | -0.11 | 0.11 | |
| 43 | 1059.503 | 1064.285 | 1069.079 | -3.953 | -0.11 | 0.11 | |
| 44 | 1018.476 | 1023.153 | 1027.843 | -3.930 | -0.12 | 0.12 | |
| 45 | 979.255 | 983.829 | 988.417 | -3.908 | -0.12 | 0.12 | |
| 46 | 941.752 | 946.225 | 950.711 | -3.886 | -0.12 | 0.12 | |
| 47 | 905.884 | 910.257 | 914.644 | -3.865 | -0.12 | 0.12 | |
| 48 | 871.571 | 875.846 | 880.135 | -3.843 | -0.13 | 0.13 | |
| 49 | 838.739 | 842.918 | 847.11 | -3.822 | -0.13 | 0.13 | |
| 50 | 807.316 | 811.4 | 815.497 | -3.800 | -0.13 | 0.13 | |
| 51 | 777.235 | 781.226 | 785.231 | -3.779 | -0.14 | 0.14 | |
| 52 | 748.433 | 752.333 | 756.246 | -3.758 | -0.14 | 0.14 | |
| 53 | 720.848 | 724.659 | 728.483 | -3.737 | -0.14 | 0.14 | |
| 54 | 694.424 | 698.147 | 701.883 | -3.717 | -0.14 | 0.14 | |
| 55 | 669.106 | 672.743 | 676.394 | -3.696 | -0.15 | 0.15 | |
| 56 | 644.843 | 648.396 | 651.963 | -3.676 | -0.15 | 0.15 | |
| 57 | 621.586 | 625.056 | 628.541 | -3.656 | -0.15 | 0.15 | |
| 58 | 599.287 | 602.677 | 606.081 | -3.636 | -0.16 | 0.15 | |
| 59 | 577.904 | 581.215 | 584.54 | -3.616 | -0.16 | 0.16 | |
| 60 | 557.394 | 560.628 | 563.876 | -3.597 | -0.16 | 0.16 | |
| 61 | 537.718 | 540.876 | 544.049 | -3.577 | -0.16 | 0.16 | |
| 62 | 518.837 | 521.922 | 525.021 | -3.558 | -0.17 | 0.17 | |
| 63 | 500.716 | 503.729 | 506.756 | -3.538 | -0.17 | 0.17 | |
| 64 | 483.32 | 486.263 | 489.219 | -3.519 | -0.17 | 0.17 | |
| 65 | 466.618 | 469.492 | 472.38 | -3.500 | -0.18 | 0.17 | |
| 66 | 450.578 | 453.385 | 456.205 | -3.482 | -0.18 | 0.18 | |
| 67 | 435.171 | 437.912 | 440.667 | -3.463 | -0.18 | 0.18 | |
| 68 | 420.369 | 423.047 | 425.737 | -3.444 | -0.18 | 0.18 | |
| 69 | 406.146 | 408.761 | 411.389 | -3.426 | -0.19 | 0.19 | |
| 70 | 392.476 | 395.029 | 397.596 | -3.408 | -0.19 | 0.19 | |
