如何使用電阻顏色代碼計算器

您是否在閱讀電阻色碼時遇到問題？如果你的答案是肯定的，那么這個工具是專門為你設計的！我們的電阻顏色代碼計算器是一個方便的工具，用于讀取碳成分電阻，無論是4波段，5波段還是6波段類型。



要使用此工具，只需單擊特定顏色和數字，然后觀察電阻器圖示上的實際波段如何變化。電阻值與容差和溫度系數一起顯示在下面的字段中。



電阻帶顏色

如上所示，碳成分電阻器可具有4至6個帶。與4波段類型相比，5波段電阻器更精確，因為包含第三個有效數字。6波段電阻器類似于5波段電阻器，但包括溫度系數波段（第6波段）。

	4頻段	5頻段	6頻帶
1號帶	第一位有效數字	第一位有效數字	第一位有效數字
2號帶	第二位有效數字	第二位有效數字	第二位有效數字
3號帶	乘數	第三位數字	第三位數字
4號帶	公差	乘數	乘數
5號帶	N / A	公差	公差
6號帶	N / A	N / A	溫度系數

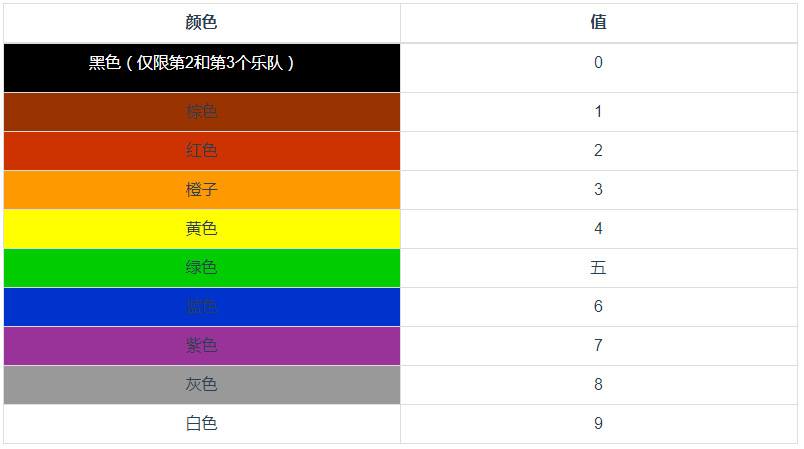

如果對于4波段類型，則每個顏色表示從第1波段到第2波段，對于5波段和6波段類型，每個顏色代表第1到第3波段。

創建助記符以便容易記住顏色的序列。最流行的助記符是“ Big Boys Race Our Young Girls But Violet Generally Wins”，其中每一個字的第一個字母對應于顏色的第一個字母。

如果在3頻段類型的第3頻段或5頻段和6頻段類型的第4頻段上找到顏色，則它是乘數。

請注意，零的數量等于上一個表中的顏色數。

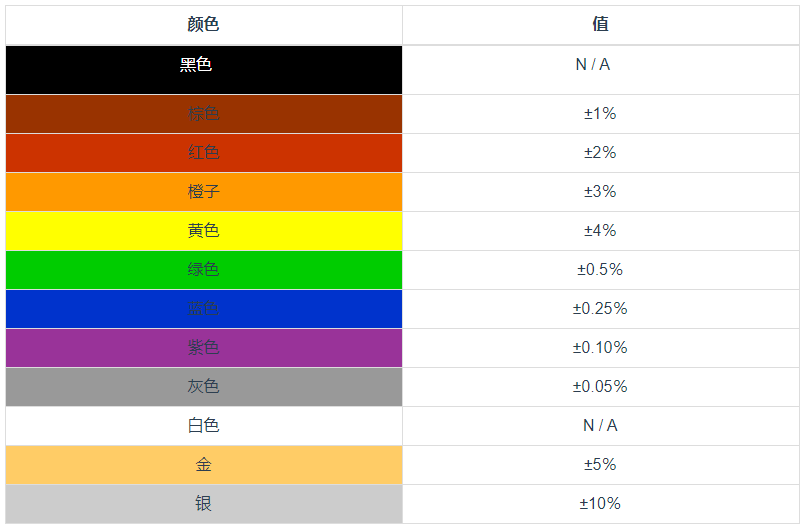

第四個波段（或5波段和6波段的第5個波段）表示公差值。這里添加了兩種顏色（金色和銀色）。

6頻段電阻的第6頻段是溫度系數。這表示當溫度變化時電阻器的實際電阻值變化多少。
