特點

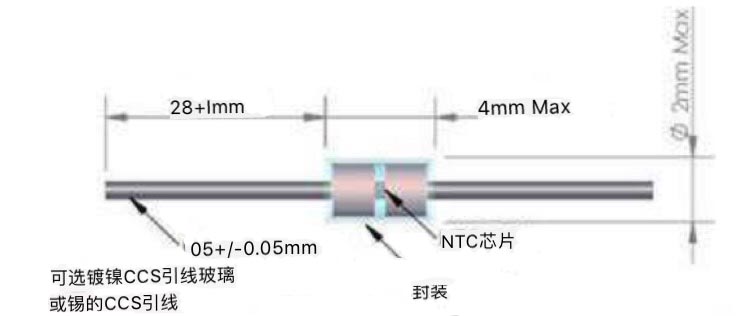

?高穩定性DO-35熱敏電阻

?高密度（HD）電陶瓷熱敏電阻

?密封元件，玻璃封裝

?用于PCB安裝的軸向引線

?高溫設備，適用于高達+300ºC的應用

?符合RoHS標準

?銅包鋼（CCS線）

 經證明的高溫穩定性
 ?密封玻璃包裝

電氣規格



參數

單位	價值	+25°C時的電阻
歐姆	5,000	+25°C時的電阻容差
%	±1	β值25/85
K型	3950	β值公差25/85
%	±1	液體中的時間響應
秒	約2	靜止空氣中的耗散常數
mW/°C	1.9	工作溫度（鍍鎳CCS引腳）
°C	-40至+300	工作溫度（鍍錫CCS導線）
°C	-40至+200
最大允許電流(25°C，靜止空氣）	a最大值	0.25mA
最大額定功率(25°C，靜止空氣）	P最大值	110MW

₃₉₅₀電阻與溫度關系表
R25=5KΩ±1% B25/85=3950K±1%

溫度℃）	最小值(kω)	標稱值(kω)	最大值(kω)	ALPHA(%/℃)
-40.0	159.784	168.655	178	-6.67
-39	149.645	157.822	166.429	-6.62
-38	140.215	147.755	155.684	-6.57
-37	131.44	138.394	145.702	-6.53
-36	123.27	129.687	136.424	-6.48
-35	115.660	121.583	127.796	-6.43
-34	108.569	114.037	119.769	-6.39
-33	101.957	107.007	112.296	-6.35
-32	95.79	100.455	105.337	-6.3
-31	90.034	94.345	98.852	-6.26
-30	84.66	88.645	92.807	-6.21
-29	79.641	83.324	87.17	-6.17
-28	74.95	78.357	81.91	-6.13
-27	70.565	73.716	77	-6.09
-26	66.463	69.378	72.414	-6.05
-25	62.625	65.322	68.129	-6.01
-24	59.032	61.528	64.124	-5.97
-23	55.666	57.978	60.379	-5.93
-22	52.514	54.654	56.875	-5.89
-21	49.558	51.54	53.596	-5.85
-20	46.787	48.623	50.526	-5.81
-19	44.188	45.888	47.649	-5.77
-18	41.748	43.324	44.954	-5.74
-17	39.458	40.917	42.427	-5.7
-16	37.307	38.659	40.057	-5.66
-15	35.285	36.539	37.833	-5.63
-14	33.386	34.547	35.746	-5.59
-13	31.599	32.676	33.786	-5.55
-12	29.919	30.917	31.946	-5.52
-11	28.337	29.263	30.216	-5.49
-10	26.849	27.707	28.589	-5.45
-9	25.447	26.242	27.06	-5.42

溫度℃）	最小值(kω)	標稱值(kω)	最大值(kω)	ALPHA(%/℃)
-8.0	24.127	24.864	25.621	-5.38
-7	22.882	23.566	24.267	-5.35
-6	21.709	22.342	22.992	-5.32
-5	20.603	21.19	21.792	-5.28
-4	19.559	20.103	20.66	-5.25
-3	18.574	19.078	19.594	-5.22
-2	17.644	18.111	18.589	-5.19
-1	16.766	17.199	17.641	-5.16
0	15.937	16.338	16.747	-5.13
1	15.152	15.524	15.903	-5.09
2	14.412	14.755	15.106	-5.06
3	13.711	14.03	14.354	-5.03
4	13.05	13.344	13.644	-5
5	12.424	12.696	12.973	-4.96
6	11.832	12.084	12.34	-4.93
7	11.271	11.504	11.741	-4.9
8	10.741	10.956	11.175	-4.87
9	10.238	10.437	10.639	-4.84
10	9.763	9.946	10.133	-4.81
11	9.312	9.481	9.653	-4.78
12	8.884	9.041	9.199	-4.74
13	8.479	8.623	8.769	-4.71
14	8.095	8.227	8.362	-4.69
15	7.73	7.852	7.975	-4.66
16	7.384	7.496	7.609	-4.63
17	7.055	7.158	7.262	-4.6
18	6.743	6.838	6.933	-4.57
19	6.446	6.533	6.621	-4.54
20	6.165	6.244	6.324	-4.51
21	5.897	5.969	6.043	-4.49
22	5.642	5.708	5.775	-4.46
23	5.4	5.46	5.521	-4.43
24	5.169	5.224	5.28	-4.41
25	4.95	5	5.05	-4.38
26	4.736	4.787	4.837	-4.35

溫度 （℃）	最小值(kω)	標稱值(kω)	最大值(kω)	ALPHA(%/℃)
27	4.533	4.583	4.634	-4.33
28	4.339	4.39	4.441	-4.3
29	4.155	4.206	4.257	-4.27
30	3.979	4.03	4.082	-4.25
31	3.812	3.863	3.914	-4.22
32	3.653	3.704	3.755	-4.2
33	3.502	3.552	3.603	-4.18
34	3.357	3.407	3.458	-4.15
35	3.219	3.269	3.319	-4.13
36	3.088	3.137	3.187	-4.1
37	2.963	3.012	3.061	-4.08
38	2.843	2.892	2.941	-4.06
39	2.729	2.777	2.826	-4.03
40	2.62	2.668	2.716	-4.01
41	2.516	2.563	2.611	-3.99
42	2.417	2.463	2.51	-3.96
43	2.322	2.368	2.414	-3.94
44	2.232	2.277	2.322	-3.92
45	2.145	2.189	2.234	-3.9
46	2.063	2.106	2.15	-3.88
47	1.983	2.026	2.07	-3.85
48	1.908	1.95	1.993	-3.83
49	1.835	1.877	1.919	-3.81
50	1.766	1.807	1.848	-3.81
51	1.699	1.739	1.78	-3.79
52	1.636	1.675	1.715	-3.77
53	1.575	1.613	1.653	-3.74
54	1.516	1.554	1.593	-3.72
55	1.46	1.498	1.536	-3.7
56	1.407	1.443	1.481	-3.67
57	1.356	1.392	1.428	-3.65
58	1.307	1.342	1.378	-3.63
59	1.26	1.294	1.329	-3.61
60	1.215	1.248	1.283	-3.58
61	1.172	1.205	1.239	-3.56
