光源照明指南
| 光源 | 照明 (勒克斯) |
| 月光 | 0.1 60w |
| 燈泡 1 m | 50 1 W MES |
| 燈泡 0.1 m | 100 |
| 熒光燈 | 500 |
| 陽光 | 30,000 |
電路符號
光記憶特性
依賴于光的電阻器具有特定的特性，因為它們記住了它們存儲的照明條件。使用之前，可以將 LDRs 存儲在燈光中，從而最小化內存效果。光存儲減少平衡時間達到穩定的電阻值
| 電壓，交流或直流峰值 | 320 V |
| 電流 | 75毫安 |
| 功率耗散在 30 °C | 250 mW |
| 工作溫度范圍 | -60 °C 至 + 75 °C |
電氣特性
TA= 25 °C。2854 ° k 鎢光源
| 參數 | 條件 | Min. | Typ. | Max. | 單位 |
| 細胞抗性 | 1000 豪華 | - | 400 | - | Ω |
| 10 豪華 | - | 9 | - | KΩ | |
| 黑暗抵抗 | - | 1 | - | - | MΩ |
| 暗電容 | - | - | 3.5 | - | PF |
| 上升時間 1 | 1000 豪華 | - | 2.8 | - | MS |
| 10 豪華 | - | 18 | - | MS | |
| 秋季時間 2 | 1000 豪華 | - | 48 | - | MS |
| 10 豪華 | - | 120 | - | MS |
1. 黑暗到 110% 是L
2. 到 103RL
RL= 給定光照下的光電池電阻。
特點
● 寬光譜響應
● 低成本寬環境溫度范圍

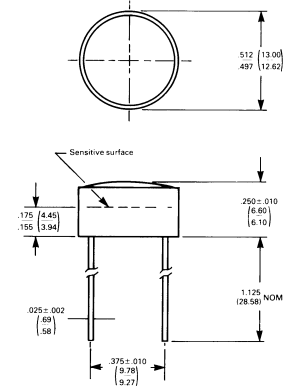

尺寸

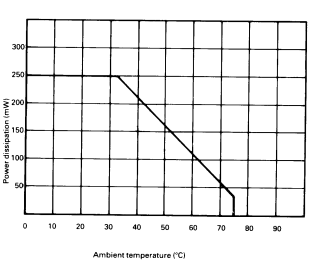

圖 1 功耗降額

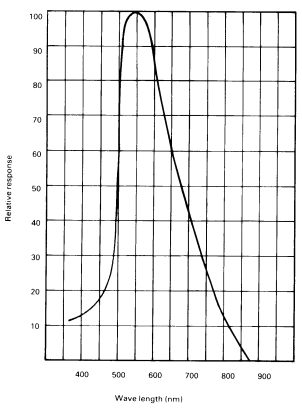

圖 2 光譜響應

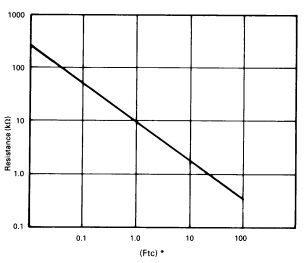

圖 3 電阻作為照明功能
最大額定值
| 電壓，交流或直流峰值 | 100V |
| 電流 | 5毫安 |
| 功耗在 | 25 °C50 mW |
| 工作溫度范圍 | -25 °C75 °C |
電氣特性
| 參數 | 條件 | Min. | Typ. | Max. | 單位 |
| 細胞抗性 | 10 豪華 | 20 | - | 100 | KΩ |
| 100 豪華 | - | 5 | - | KΩ | |
| 黑暗抵抗 | 10 豪華后 | MΩ | |||
| 10 秒 | 20 | - | - | ||
| 光譜響應 | - | - | 550 | - | mm |
| 上升時間 | 10ftc | - | 45 | - | MS |
| 秋季時間 | 10ftc | - | 55 | - | MS |
圖 4 電阻作為函數照明

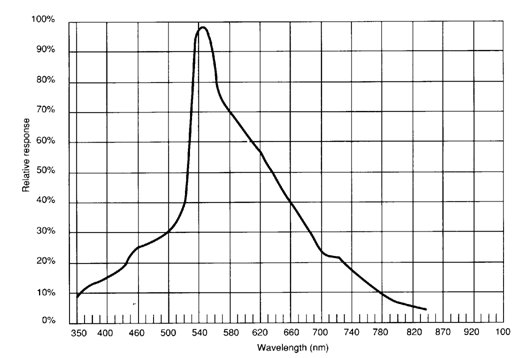

圖 5 光譜響應
尺寸
