什么是浪涌電流限制浪涌抑制功率NTC熱敏電阻？

功率NTC熱敏電阻可以是一種成本有效的裝置，用于在首次接通電源時限制開關電源或其他設備中的浪涌電流量。功率NTC熱敏電阻通過作為功率電阻器來限制浪涌電流，當由流過它的電流加熱時，??該功率電阻器從高冷電阻下降到低熱電阻。

浪涌電流限制器為NTC熱敏電阻保護電路提供不必要的高電流，抑制高浪涌電流浪涌，同時在連續工作期間其電阻保持可忽略不計。由于其在工作狀態下的低電阻，功率熱敏電阻的功耗遠低于此應用中常用的固定電阻。



浪涌電流限制浪涌抑制功率NTC熱敏電阻應用

限制浪涌電流，適用于開關電源，UPS電源，變壓器，電機，各種電熱器具，節能燈，鎮流器，各種電源電路，放大器，彩色顯示器，顯示器，彩電，燈絲保護等的保護。

電源熱敏電阻元件也可以用于電動機的軟啟動，例如，在真空吸塵器具有至多20 A的連續電流


浪涌電流限制浪涌抑制功率NTC熱敏電阻優點：

·用于抑制浪涌電流的低成本固態器件。

·最大限度地減少線路電流失真和無線電噪聲。

·保護開關，整流二極管和平滑電容器免受過早故障的影響。

·防止保險絲誤吹。


浪涌電流限制器浪涌抑制功率NTC熱敏電阻特點：

·帶有非絕緣引線的樹脂涂層圓盤熱敏電阻。

·適用于最高電壓為265 V（rms）的交流和直流電路。

·廣泛的電阻，電流和尺寸。

·優異的機械強度。

·適用于PCB安裝。

帶和不帶浪涌電流限制功率NTC熱敏電阻的比較曲線

浪涌電流限制功率NTC熱敏電阻

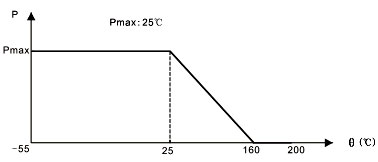

負載溫度特性

用于電路保護的浪涌電流限制浪涌抑制功率NTC熱敏電阻的典型應用

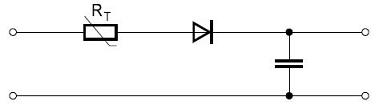

基本電路圖NTC熱敏電阻，用于二極管保護

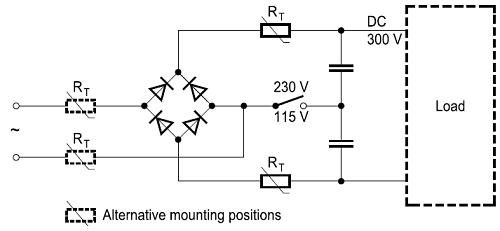

NTC熱敏電阻浪涌電流限制器的可能位置

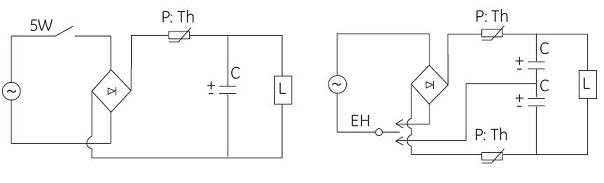

典型的電源電路

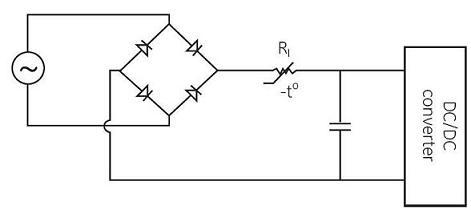

功率 NTC熱敏電阻應用電路

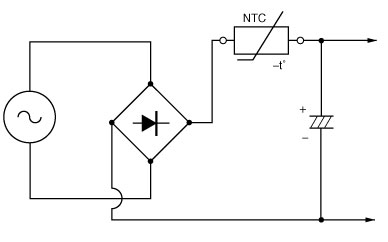

用于浪涌電流保護電路的電源NTC熱敏電阻

浪涌電流限制功率NTC熱敏電阻尺寸

選擇浪涌電流限制浪涌抑制功率NTC熱敏電阻的考慮因素

1）最大工作電流>功率回路中的實際工作電流

2）25℃時的額定零功率電阻，E：回路電壓，Im：浪涌電流對于轉換功率，回復功率，開關功率，UPS功率，Im = 100次工作電流對于燈絲，加熱器，Im = 30倍工作電流

3）Beta值越大，殘余電阻越小，工作溫度越小。

4）一般來說，時間常數和耗散系數越大，NTC熱容量越大，NTC熱敏電阻的浪涌電流抑制能力越強。


浪涌電流限制浪涌抑制功率NTC熱敏電阻應用注意事項

1）對于浪涌電流限制，NTC熱敏電阻必須與負載電路串聯。幾個浪涌電流限制器也可以串聯連接，以獲得更高的阻尼。浪涌電流限制器不得并聯。

2）通常，浪涌電流限制器需要時間才能回到冷態，由于它們的高電阻，它們可以提供足夠的浪涌電流限制。冷卻時間取決于環境條件。

3）應該考慮到NTC熱敏電阻的周圍區域可能變得很熱。確保相鄰組件與熱敏電阻保持足夠的距離，以確保熱敏電阻的正常冷卻時間。

4）確保相鄰材料的設計工作溫度與熱敏電阻的表面溫度相當。確保周圍的部件和材料能夠承受這個溫度。

5）確保熱敏電阻充分通風，以避免過熱。

6）避免熱敏電阻表面的污染。

7）避免NTC熱敏電阻與任何液體和溶劑接觸。確保沒有水進入NTC熱敏電阻。
